前言

[scode type="green"]

  • 本片文章介绍了高科GP520、T205系列交换机开局配置指南。
  • 该产品定位为底底底层业务接入设备。
  • 花里花俏的配置只会影响性能,登上只需一顿干配置能ping通即可。
  • 高科官方的给的配置文档问题太多所以周末抽空自己重写一份,时间仓促如有不正确请指出。@联系我
    [/scode]

正题

一、准备工作:

1、设备默认的IP地址是10.XXX.XXX.XXX段的。电脑设置IP地址:10.44.44.44 (当然10.1.1.1可以)、子网掩码:255.255.255.0。
2、注意:需要关闭防火墙、360杀毒等软件。
3、到控制面板》》程序》》程序和功能》》打开或者关闭Windows功能:打开telnet客户端 ~和服务端~
4、设备上面有4个拨码开关,正常情况不要拨码拨码会导致业务网管异常。1是恢复默认IP;2是恢复默认数据。

二、安装网管软件iGoView

下载地址: [button color="success" icon="" url="https://pan.baidu.com/s/13DZJkPclzEarMMwWqyVmWA" type=""]下载iGoView[/button]
提取码:pc33
运行setup.exe 一直下一步....
ps:建议安装c盘,数据库安装Mysql

三、登录设备:

1.运行iGoView网管(需要管理员身份运行)

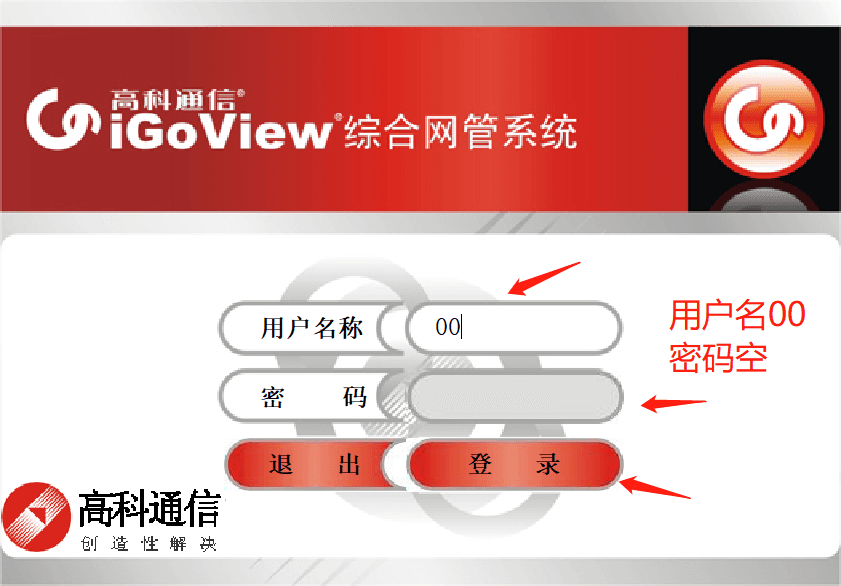

2.登陆用户名称:00 密码 空
[collapse status="false" title="图片"]登陆高科网管.png[/collapse]

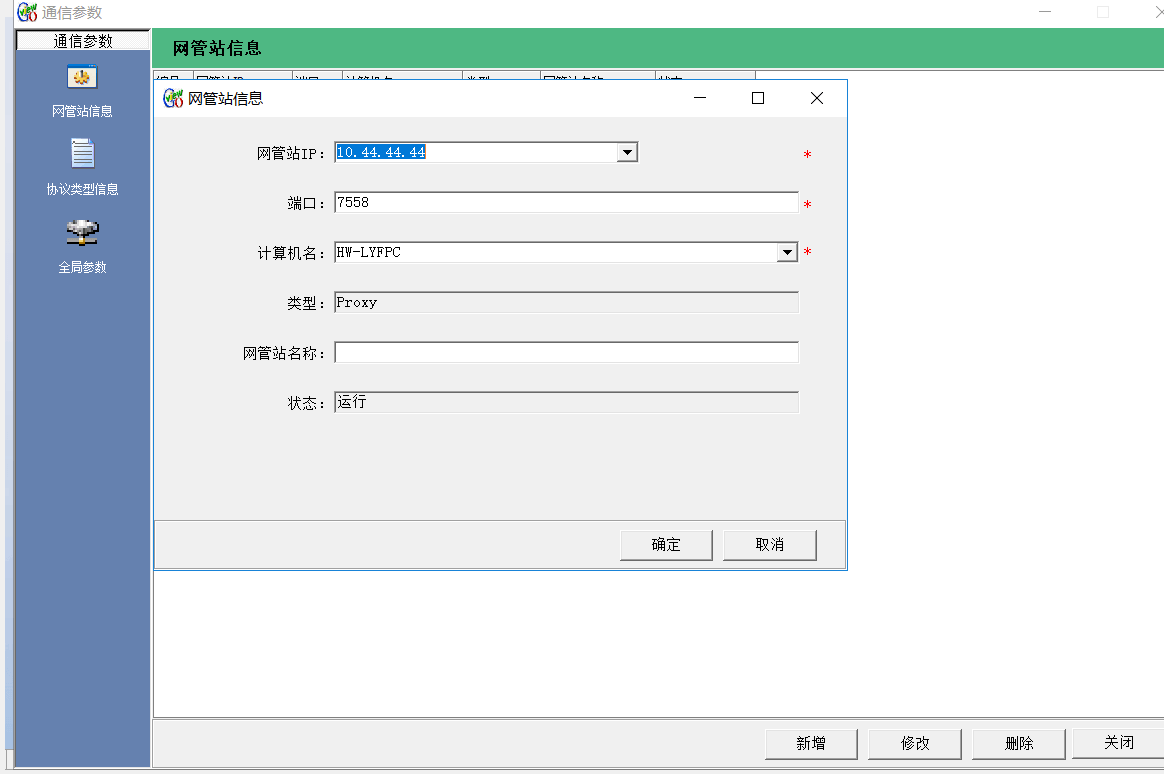

3.首次运行 iGoView网管 会提示您新增网管站,如果没有提示请手动添加 系统-通信参数-网管站信息-新增-填上上面准备工作设置好的电脑ip地址。
[collapse status="false" title="图片"]设置网管站.png[/collapse]

4.需要配置的新交换机网口接网线至电脑

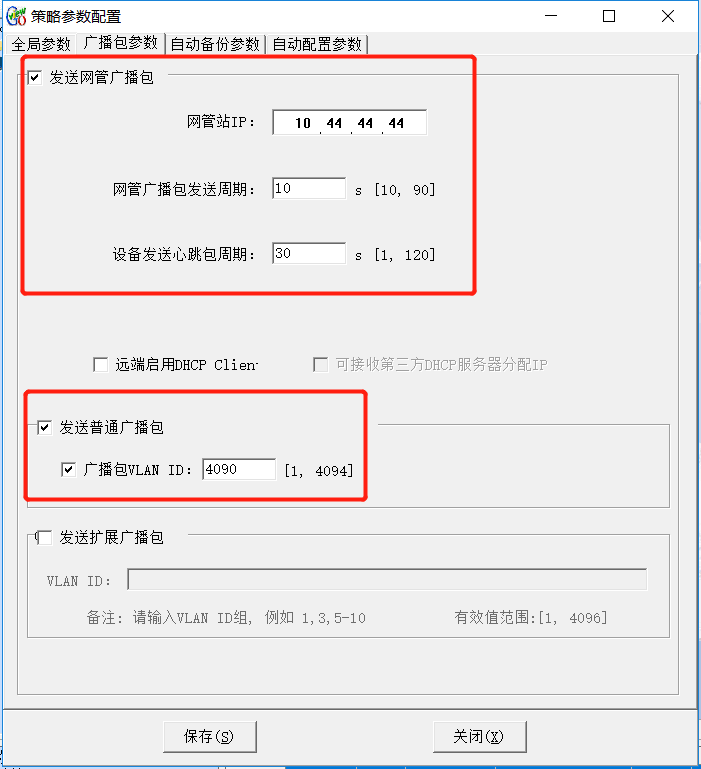

5.配置广播策略参数:设备-PTN设备相关维护-策略参数-广播包参数 如下图
[collapse status="false" title="图片"]设置广播包参数.png[/collapse]

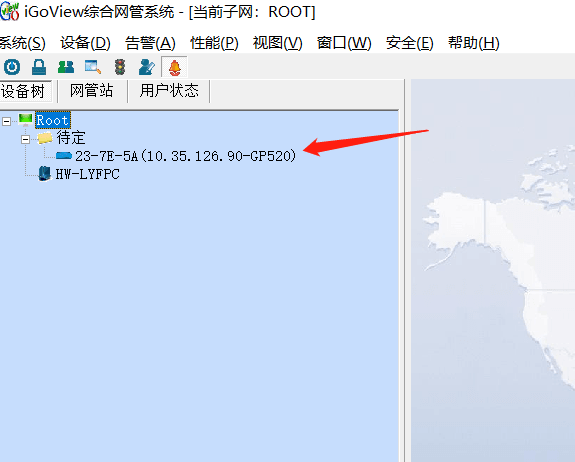

6.如上操作后左边栏会自动发现新的设备,通常是 xx-xx-xx(10.x.x.x-GP520),你需要在电脑网卡设置一个同网段的ip地址 才能访问交换机 子网掩码默认为255.255.255.0
[collapse status="false" title="图片"]左侧自动发现设备.png[/collapse]

四、重要!配置网管和业务vlan

如:业务vlan 157;网管vlan 136 网管IP地址 192.168.136.147/24

[collapse status="ture" title="配置简要说明"]

  • 简要说明:交换机4网口2光口,网口为业务口光口为上联口 ;我们需要把vlan 157和136 透传至光口并加标签(即tag),业务vlan157设置在网口1并且去标签(即untag),网管vlan157里设置ip地址为192.168.136.147 子网掩码 255.255.255.0

[/collapse]

(1)利用iGoView网管配置

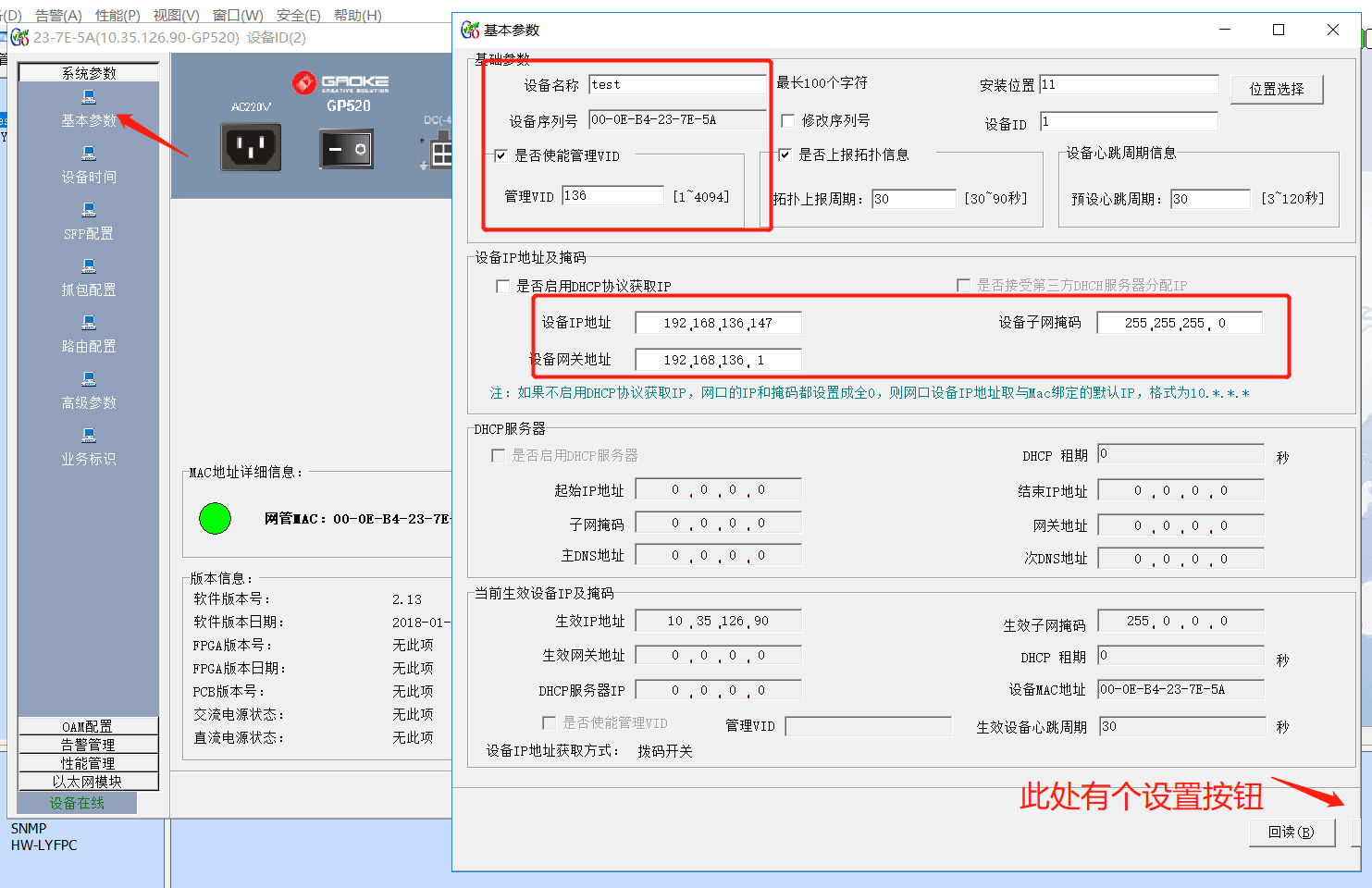

1.配置管理IP:点击左侧发现的新设备GP520系列交换机(重启才生效!)如图
[collapse status="false" title="图片"]设置网管ip,重启才生效! [/collapse]

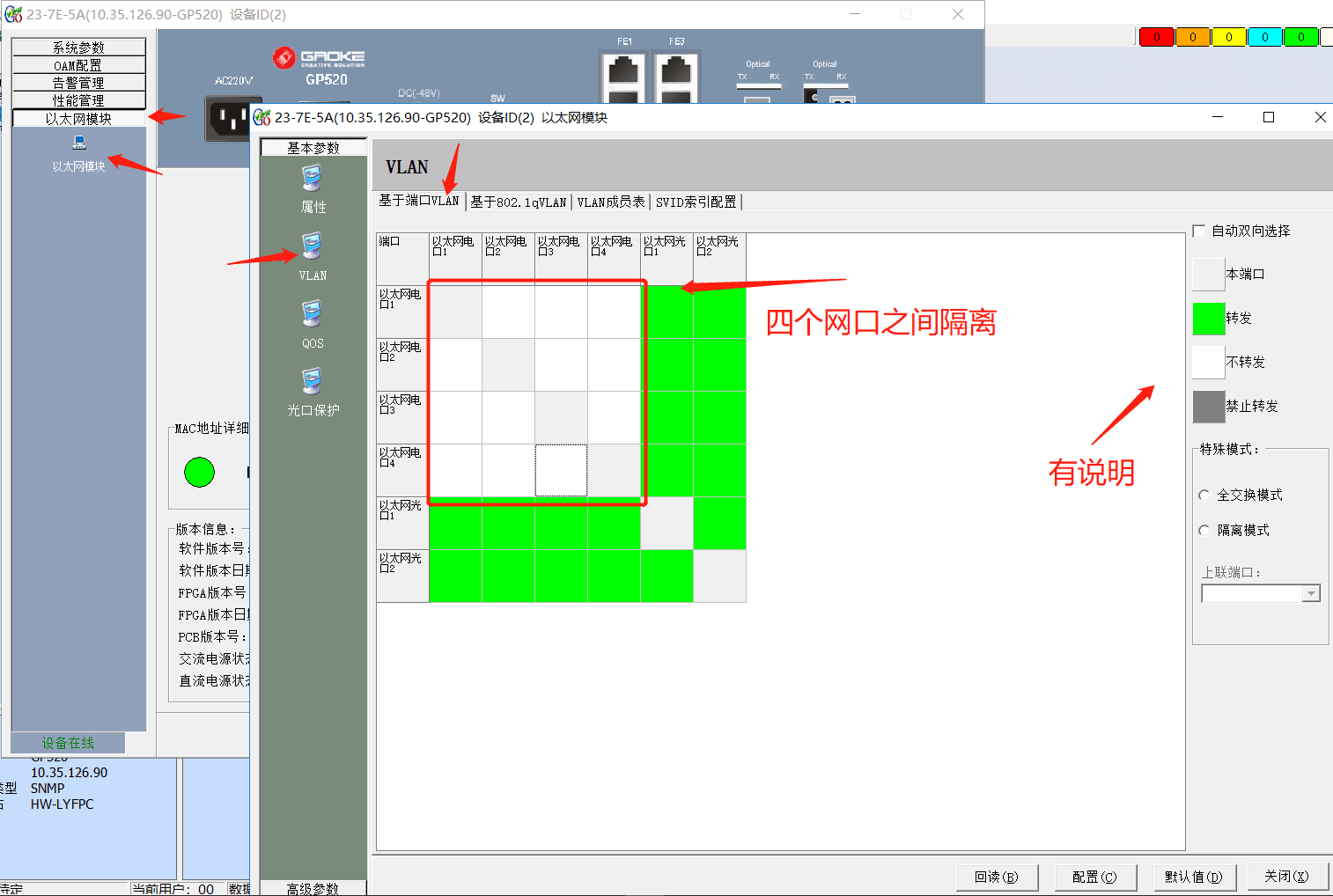

2.配置4个以太网端口隔离此步骤可忽略,但是官方建议隔离
[collapse status="false" title="图片"]设置四个网口隔离.png [/collapse]

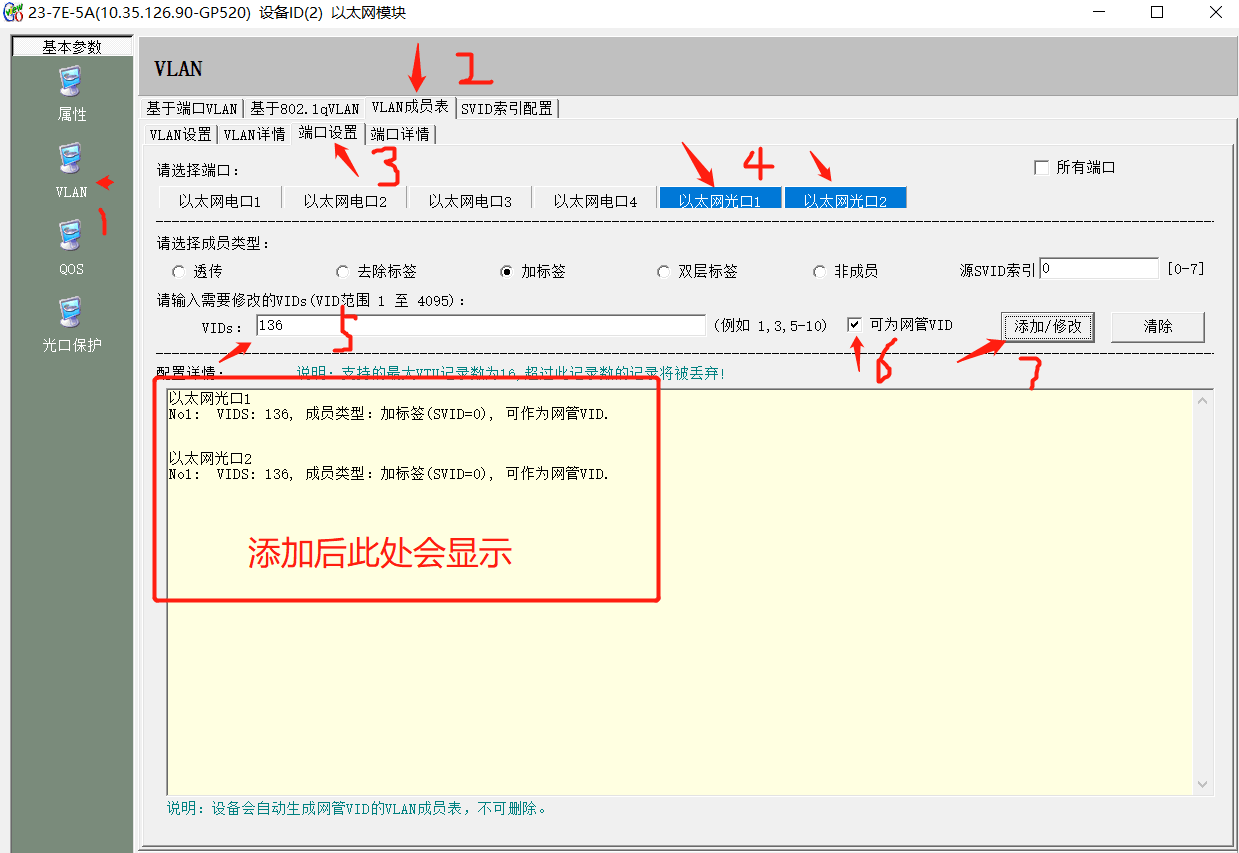

3.配置网管vlan添加到上联口并加标签添加完vlan记得点配置!
[collapse status="false" title="图片"]端口设置添加网管vlan.png [/collapse]

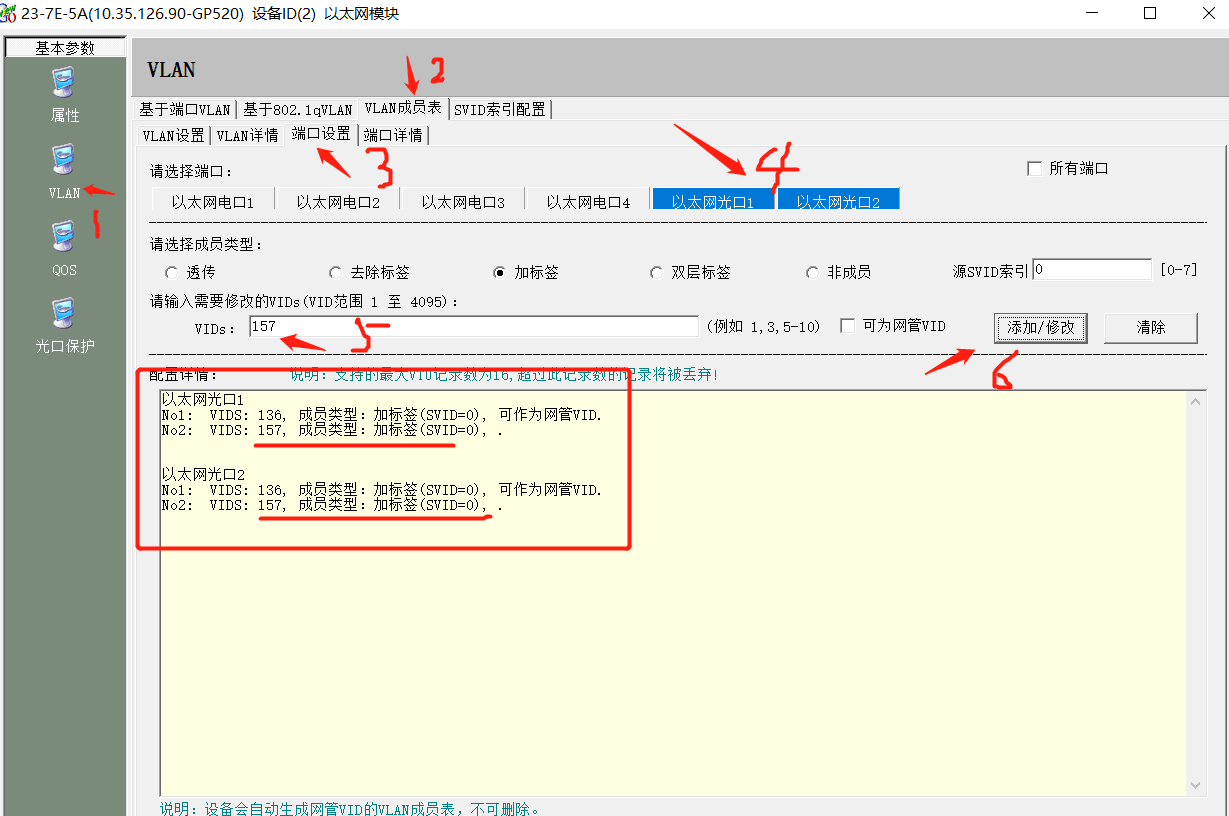

4.配置业务vlan添加到上联口并加标签 添加完vlan记得点配置!
[collapse status="false" title="图片"]端口设置添加业务vlan.png [/collapse]

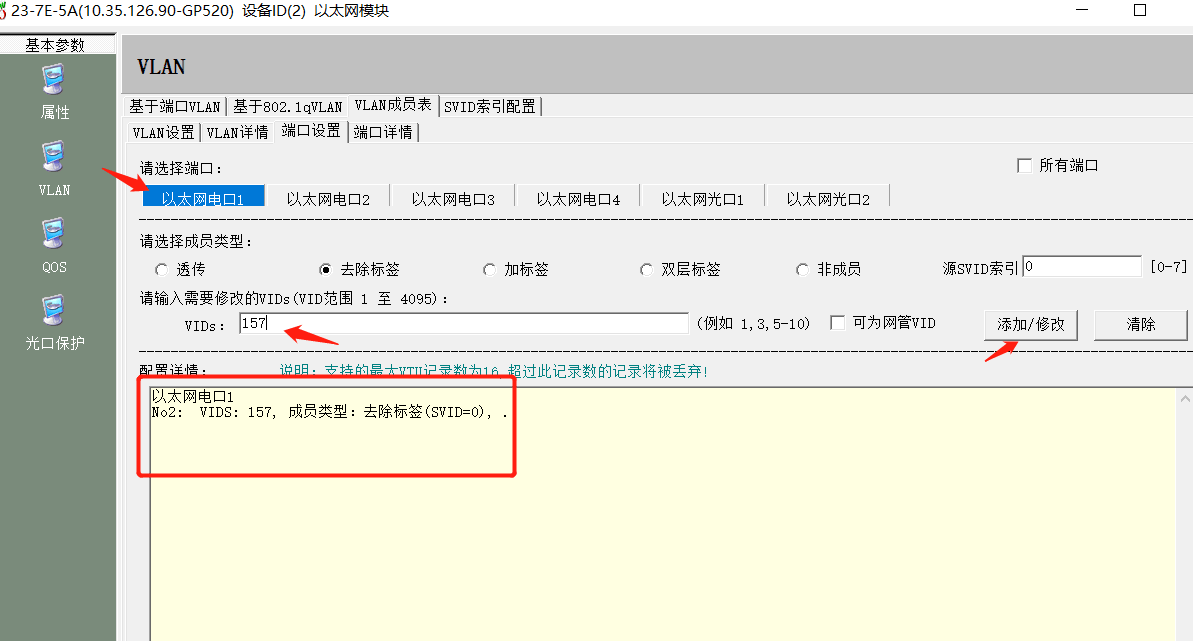

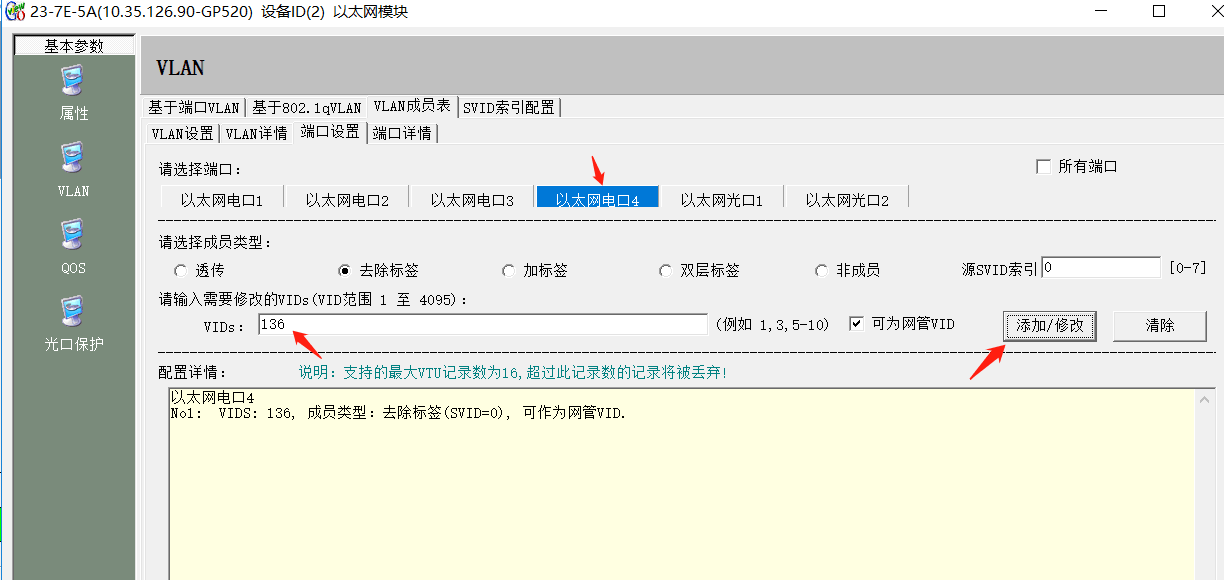

5.配置网口1尾用户接口提供用户使用,配置网口4管理接口方便现场登陆测试。添加完vlan记得点配置!
[collapse status="false" title="图片"]
[/collapse]

6.建议最后检查一下所有端口配置vlan是否无误。记得点配置!

[collapse status="false" title="图片"]检查一下端口配置所有端口是否正确.png [/collapse]

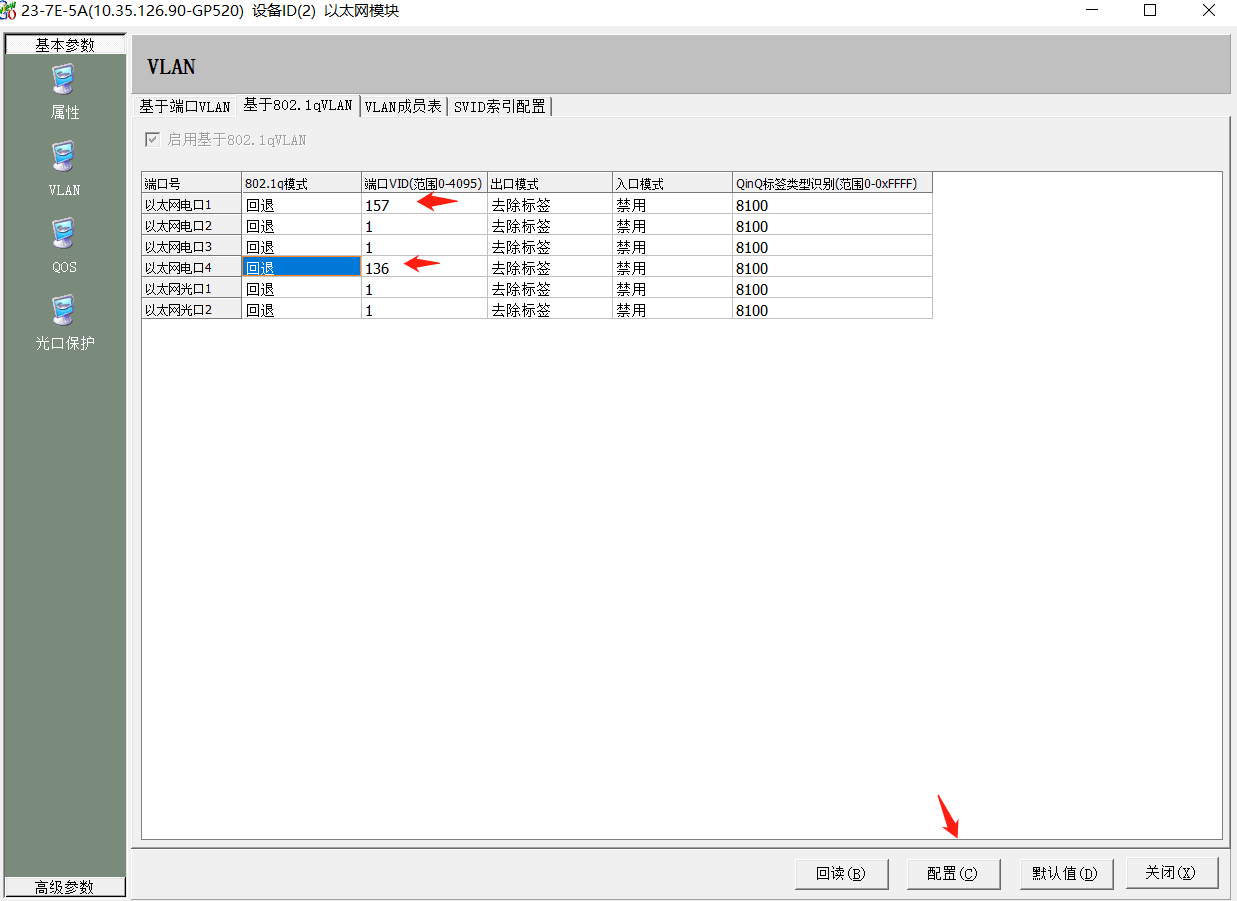

7.配置802.1q vlan (必须)
[collapse status="false" title="图片"]配置802.1q的vid.png [/collapse]

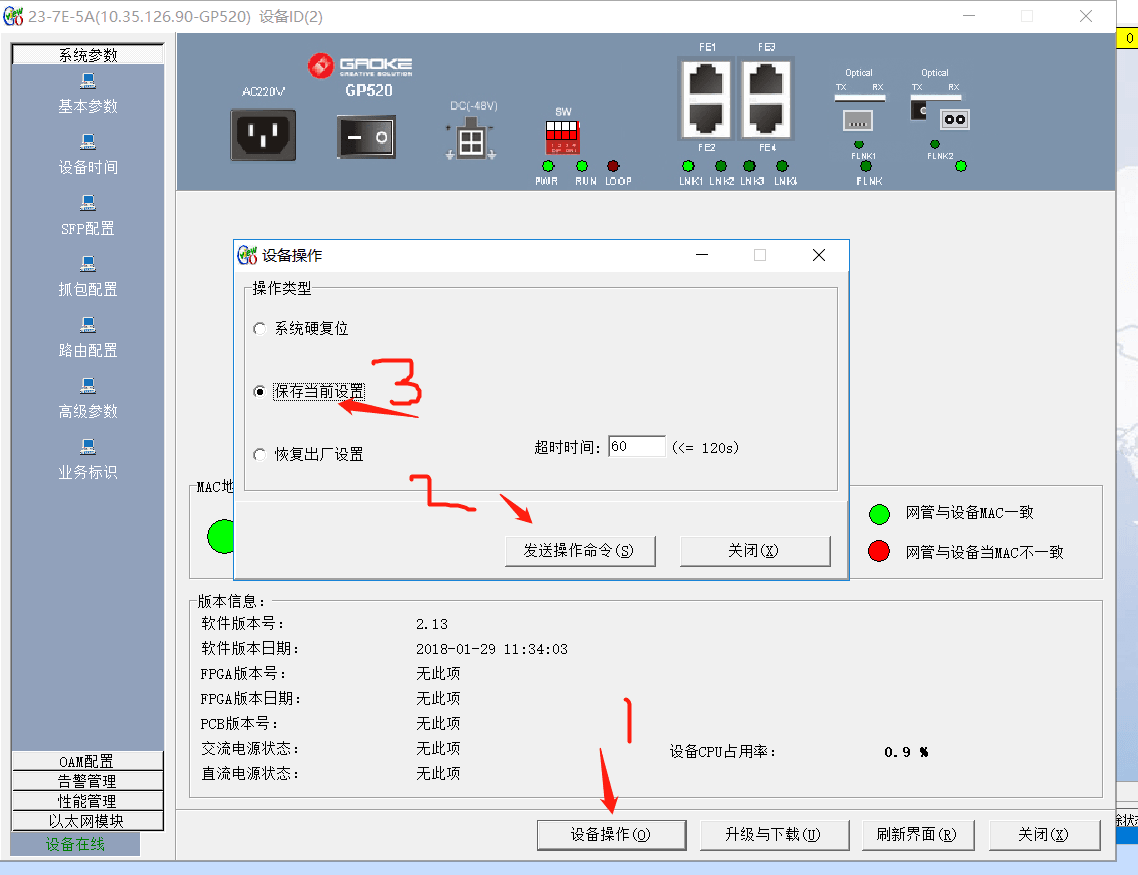

8.保存配置
[collapse status="false" title="图片"]保存配置.png [/collapse]

补充说明:2-7 配置后无须重启马上生效,1 网管ip需要重启后生效。

(2)使用命令配置

命令配置无思科华为华三有效率,看心情更新 ::paopao:tieba_emotion_28::

吐槽

硬件

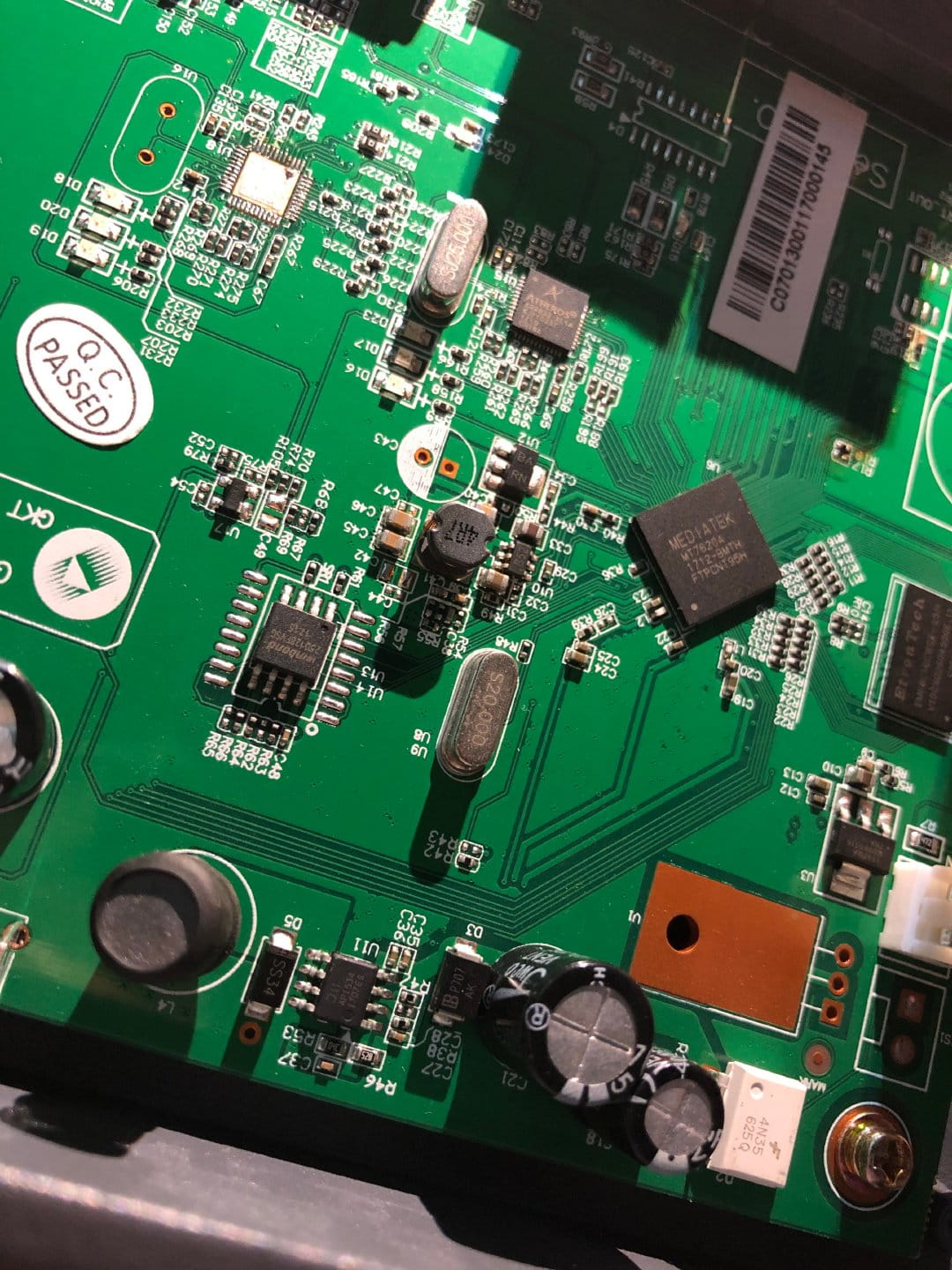

主控:MT7620a(联发科单核560HZ百兆的SOC芯片)
以太网芯片:AR8033-AL1A
闪存:250128FVSG
[collapse status="false" title="拆机图"]

请输入图片描述
感谢 @熊大大 提供的的硬件拆解图
[/collapse]

iGoView的Bug

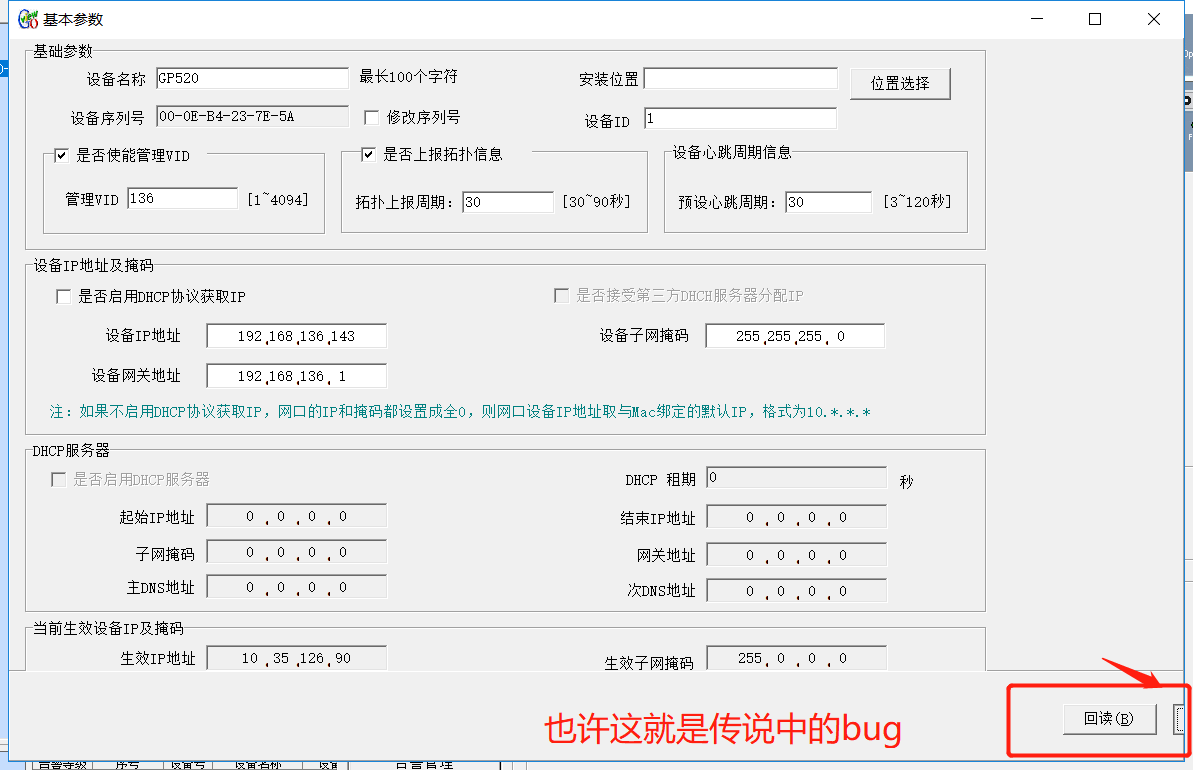

[collapse status="false" title="设置界面bug"]

xp正常,win10会出现此bug,其他版本操作系统未实验
[/collapse]

本文参考: 高科官方文档
